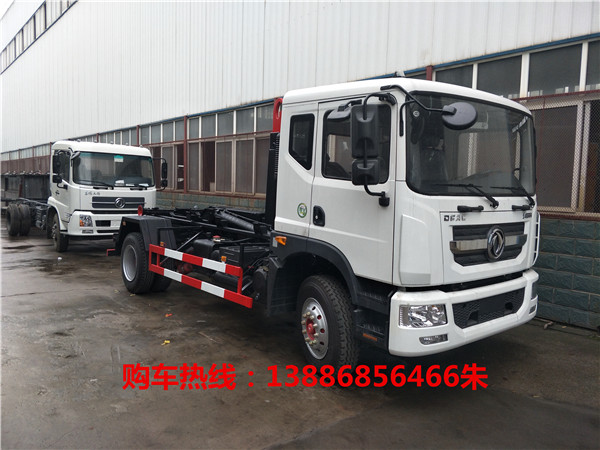

东风D9型10-12方勾臂式垃圾车价格及配置:
车厢可卸式垃圾车又叫小型垃圾车,车厢可卸式垃圾车,自装卸式垃圾车。是一种采用高新设计可伸缩的钩臂,实现垃圾厢的二次吊装,自吊上放下,可自行倾倒垃圾的专用垃圾运输车辆。 该车结构简单,操作稳定方便,装卸效率高,机械化程度高,节省人力。长安勾臂式垃圾车一车可带多个垃圾厢,在装卸的运输过程中可有效地避免二次污染。
东风大多利卡D9车拉臂式垃圾车又是环卫环保车型,具有免征公告,可以免车辆购置附加费。金杯3方车厢可卸式垃圾车又主要适用于市政环卫、物业管理、大型厂、工矿等各种场所收集、运载各种垃圾。钩臂垃圾车采用全液压控制操作系统,垃圾厢与底盘可彻底分离,具有结构合理,操作简便、稳定、使用效率高、密封性能好、倾倒方便等优点,能实现一台车与多个垃圾厢联合作业,循环运输,充分提高车辆的运输能力。
工作原理及结构组成:
勾臂垃圾车是在底盘上设附车架,在附车架上安放垃圾箱,并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置,控制其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程,拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端,另一端则连接在拉臂上。
多路换向阀:保证了投入作业的液压部件、可靠换向、确保作业油缸停留在任意位置。
操作流程:
1.垃圾箱的钩装,钩卸:油缸活塞杆伸出,拉臂钩向后旋转可将垃圾箱卸下,油缸活塞杆收回,拉臂钩向前转动可实现垃圾箱钩装作业。
2.垃圾箱的转运:完成垃圾箱钩装作业后,推动锁紧操作手柄至锁紧位置,完成对垃圾箱的锁紧,再进行垃圾箱转运作业。
3.举升车厢卸料:将车开至垃圾场卸垃圾位置,打开车厢后门,确保拉臂锁紧装置处于锁紧位置,操纵液压系统操作多路阀手柄(或操作电控按扭)驱动油缸动作,此时垃圾箱、拉臂钩和翻转架一起转动,将车厢举至最大倾斜角度,卸下垃圾。操作多路阀手柄(或操作电控按扭),举升油缸回位,带动车厢回复到原位,实现垃圾自卸功能。降低了工人的劳动强度。
1、将锁紧钩操作手柄推至收回位置,锁紧油缸收回,使锁紧架收回并将翻转架与附车架锁紧固定;
2、将拉臂操作手柄拉起到伸起位置,拉臂油缸伸出,活动拉臂绕翻转翻转架前铰链轴旋转,拉臂处于钩箱位置,适当调整拉臂钩高度并与箱体弯钩对准;
3、当拉臂钩钩到箱体弯钩时,继续推下拉臂操作手柄到落下位置,使垃圾箱体继续上车;
4、当垃圾车箱体落放到附车架上后,松开拉臂操作手柄使其回到中位,再将锁紧钩操作手柄拉起至锁紧位置,锁紧油缸伸出,使锁紧架翻起并将翻转架与垃圾箱体锁紧固定,松开手柄使之回中;位; 完成垃圾车箱体的装车工作,松开取力器,整车可以运输行驶。
勾臂垃圾车垃圾箱放下操作方法:
1、起动车后挂上取力器,将锁紧钩操作手柄推下至收回位置,锁紧油缸缩回,使锁紧架翻下,翻转架与垃圾箱体脱开锁紧固定并且与附车架锁紧固定,松开手柄使之回中位;
2、将拉臂操作手柄拉起到伸起位置,拉臂油缸伸出,活动拉臂绕翻转翻转架前铰链轴旋转,垃圾箱体随活动拉臂一同翻转、倾斜下落;放置垃圾箱体时,车厢尾部严禁站人。
3、拉臂式垃圾车箱放置好后,调整活动拉臂钩与箱体弯钩位置,使其脱钩,将拉臂操作手柄推下到落下位置,拉臂油缸收回,活动拉臂绕翻转翻转架前铰链轴旋转,活动拉臂放回到附车架上,松开取力器垃圾箱放置完成,整车可以运输行驶。
